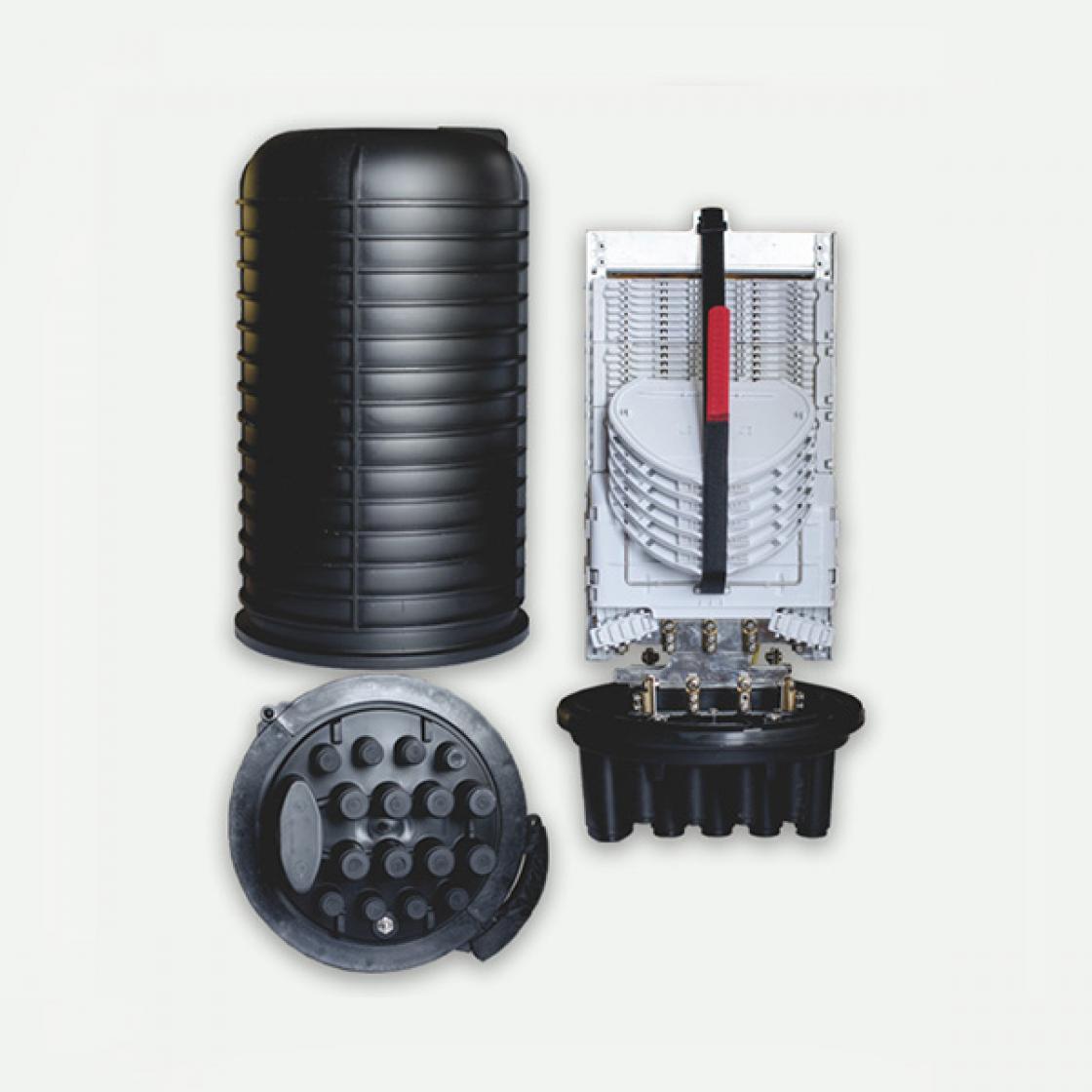

Распределительная муфта оптическая FOSC A16 до 144 волокон, фото 2

Распределительная муфта оптическая FOSC A16 до 144 волокон

Описание
Характеристики
Информация для заказа

Муфта для оптических кабелей FOSC A16

 Оптическая муфта FOSC A16 предназначена для установки в местах распределения большого количества оптических кабелей. Основное применение – использование на сетях FTTH в сегменте распределения. В зависимости от проектного решения, муфту А16 можно использовать при прокладке воздушным методом: на опоре, в грунте, в кабельной канализации, на стенах зданий, для установки в специализированных шкафах.

Возможности

 Муфта выполнена в купольном исполнении и имеет 17 кабельных вводов, что позволяет использовать ее в качестве тупиковой, разветвительной.
Корпус муфты изготовлен из высокопрочного пластика. Конструкция муфты имеет возможность легкого многократного доступа внутрь к кассетам; совместима с любыми типами волоконно-оптических кабелей (с одной/двумя оболочками, с одним/двумя силовыми элементами, бронированный и т. д.), а также приспособлена для укладки транзитного волокна.

 Герметизация кабельных вводов осуществляется при помощи термоусаживаемого не армированного материала с клеевой прослойкой.

 Конструкция муфты позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. В случае ввода в муфту бронированных кабелей имеется возможность через шпильку заземления и индивидуальных оконеченных проводников заземления (входят в комплект поставки в зависимости от заказа) заземлять бронированные кабели.
Муфта оснащается пластмассовым универсальным кронштейном-модулем, на котором можно установить до 4-х кассет по 12 волокон каждая. Общее количество кронштейнов-модулей составляет 6 штук.

 При необходимости установки оконеченных оптических сплиттеров существует возможность установки держателя на 24 розетки/адаптера типа SC в виде дополнительной опции.

 На корпусе муфты расположен клапан под насос для возможности подачи воздуха в муфту.

Технические характеристики

  • Габаритные размеры – 488х285мм;
  • Максимальная емкость – 288 сварок (24 кассеты по 12 сварок);
  • Максимальное количество кабельных вводов – 17 (8 круглых под диаметр кабелей 5-14 мм, 8 круглых под диаметр кабелей 5-20 мм и 1 овальный под кабели диаметром 10-25 мм);

При использовании оконеченных сплиттеров:

  • Максимальное количество розеток SC – 24;
  • Максимальное количество сплиттеров: 1/16 – 1 шт, либо 1/8 – 2 шт, либо 1/4 – 4 шт;
  • Максимальное количество сварок – 144.

При использовании неоконеченных сплиттеров:

  • Максимальное количество сплиттеров: 1/8 – 6 шт, либо 1/4 – 12 шт, либо 1/2 – 12 шт;
  • Максимальное количество сварок – 144.
  • Рабочая температура – от -40 С° до +70 С°;
  • Атмосферное давление – 70-150 kPa;
  • Осевое растягивающее усилие > 2000Н/1мин;
  • Растягивающее сопротивление – 2500Н/10 кв. сантиметров (1мин);
  • Сопротивление изоляции – 2*104 MΩ;
  • Напряжение пробоя – 15кВ/1мин ;
  • Давление под водой – 50м/72ч;
  • Радиус изгиба оптического волокна при выкладке в кассете ≥40мм. Низкие оптические потери.

Комплектация:

Наименование

Кол-во шт.

1

Муфта в сборе

1

2

Крепление для подвеса муфты

1

3

Трубка герметизирующая на овальный ввод

1

4

Трубка герметизирующая на круглый ввод

8

5

Разветвительная для овального ввода

1

6

Стяжки кабельные

9

7

Гильза под сварку (60мм/40мм)

до 72

8

Провод заземления оконеченный

до 9

9

Трубка ПВХ-4мм длиной по 400мм

8

10

Фольга клеевая

2

11

Салфетка

1

12

Оптическая кассета 24

до 3

13

Кронштейн под адаптер SC SX

1

14

Абразивная лента

1

15

Селикагель

1

16

Зажим AMP

1

Основные
ТипТупиковая
СостояниеНовое
Размеры488х285 мм
Максимальная емкость288 сварок (24 кассеты по 12 сварок)
Максимальное количество кабельных вводов17
Рабочая температураот -40 С° до +70 С°
Максимальное количество розеток SC24
Атмосферное давление70-150 кРa
Растягивающее сопротивление2500Н/10 кв. сантиметров (1мин)
Осевое растягивающее усилие2000Н/1мин
Сопротивление изоляции2*104MΩ
Напряжение пробоя15кВ/1мин
Радиус изгиба оптического волокна при выкладке в кассете≥40мм
Максимальное количество сварок144
Давление под водой50м/72ч
  • Цена: Цену уточняйте
