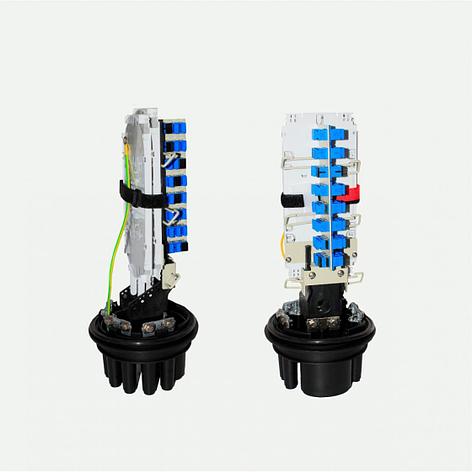

Оптическая муфта FOSC FTTH 400 A8 с кронштейном для адаптеров SC-24port, фото 2

Оптическая муфта FOSC FTTH 400 A8 с кронштейном для адаптеров SC-24port

Описание
Характеристики
Информация для заказа

Муфта для кабелей FOSC FTTH 400 A8

 Оптическая муфта FOSC A8 предназначена для установки в местах распределения большого количества оптических кабелей малой емкости. Основное применение – использование на сетях GPON FTTH в сегменте распределения. В зависимости от проектного решения, муфту А8 можно использовать при прокладке воздушным методом: на опоре или на тросу, в грунте, в кабельной канализации, на стенах зданий, для установки в специализированных шкафах.

Возможности

 Муфта выполнена в купольном исполнении и имеет 9 кабельных вводов, что позволяет использовать ее в качестве тупиковой, разветвительной. Корпус муфты изготовлен из высокопрочного пластика. Конструкция муфты имеет возможность легкого многократного доступа внутрь к кассетам; совместима с любыми типами волоконно-оптических кабелей (с одной/двумя оболочками, с одним/двумя силовыми элементами, бронированный и т. д.), а также приспособлена для укладки транзитного волокна. Герметизация кабельных вводов осуществляется при помощи термоусаживаемого не армированного материала с клеевой прослойкой. Конструкция муфты позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. В случае ввода в муфту бронированных кабелей имеется возможность через шпильку заземления и индивидуальных оконеченных проводников заземления (входят в комплект поставки в зависимости от заказа) заземлять бронированные кабеля. Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 3-х кассет по 24 волокна каждая. При необходимости выкладки большого запаса оптических модулей (как прямых, так и транзитных), а также для возможности установки оптических сплиттеров и их подключение через адаптеры SC. На корпусе муфты расположен клапан под насос для возможности подачи воздуха в муфту.

Технические характеристики

Габаритные размеры – 420х180 мм; Максимальная емкость – 72 сварок (3 кассеты по 24 сварки); Максимальное количество кабельных вводов – 9 (8 круглых под диаметр кабелей 5-10 мм и 1 овальный под кабели диаметром 10-25 мм); Максимальное количество сплиттеров, устанавливаемых в муфту: 1х2 8шт; 1х4-4шт; 1х8- 2шт; 1х16- 1шт Максимальное количество розеток SC – 24; Рабочая температура – от -40 °С до +70 °С; Атмосферное давление – 70-150 kPa; Осевое растягивающее усилие > 2000Н/1мин; Растягивающее сопротивление – 2500Н/10 см2 (1мин); Сопротивление изоляции – 2*104MΩ; Напряжение пробоя – 15кВ/1мин ; Давление под водой – 50м/72ч; Радиус изгиба оптического волокна при выкладке в кассете ≥ 40мм. Низкие оптические потери.

Комплектация:

Наименование

Кол-во шт.

1

Муфта в сборе

1

2

Крепление для подвеса муфты

1

3

Трубка герметизирующая на овальный ввод

1

4

Трубка герметизирующая на круглый ввод

8

5

Разветвительная для овального ввода

1

6

Стяжки кабельные

9

7

Гильза под сварку (60мм/40мм)

до 72

8

Провод заземления оконеченный

до 9

9

Трубка ПВХ-4мм длиной по 400мм

8

10

Фольга клеевая

2

11

Салфетка

1

12

Оптическая кассета 24

до 3

13

Кронштейн под адаптер SC SX

1

14

Абразивная лента

1

15

Селикагель

1

16

Зажим AMP

1

Основные
ТипТупиковая
СостояниеНовое
Размеры420х180 мм
Максимальная емкость72 сварок (3 кассеты по 24 сварки)
Максимальное количество кабельных вводов9
Рабочая температураот -40 С° до +70 С°
Максимальное количество розеток SC24
Атмосферное давление70-150 кРa
Растягивающее сопротивление2500Н/10 кв. сантиметров (1мин)
Осевое растягивающее усилие2000Н/1мин
Сопротивление изоляции2*104MΩ
Напряжение пробоя15кВ/1мин
Радиус изгиба оптического волокна при выкладке в кассете≥40мм
Максимальное количество сварок144
Максимальное количество сплиттеров1х2 8шт; 1х4-4шт; 1х8- 2шт; 1х16- 1шт
Давление под водой50м/72ч
  • Цена: Цену уточняйте
