Волоконно-оптический кабель для грунта ОКБ-М
- В наличии
- Код: ОКБ-Т
Цену уточняйте
- +7 (707) 313-17-08
Оптиковолоконный кабель для систем связи
Кабель для прокладки в грунт ОКБ-М На основе модульной конструкции
Назначение
Оптический кабель типа ОКБ-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2692), предназначен для применения на единой сети электросвязи стран СНГ для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.

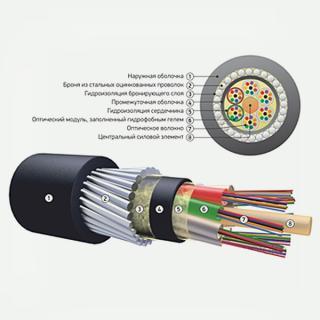

Конструкция
- Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
- Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
- В качестве дополнительной гидроизоляции может применяться ламинированная алюминиевая лента.
- Внутренняя оболочка из полимерного материала (композиция полиэтилена или лента ПЭТ).
- Броня из одного или несколько повивов стальных проволок с антикоррозийным покрытием (как правило – цинк). Для препятствия проникновению воды свободное пространство между проволоками заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
- Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.
Характеристики:
Кол-во оптических волокон |
до 144 (возможно увеличение до 576 за счет применения многоповивного сердечника) |
|
Наружный диаметр кабеля |
7.4 — 25 мм |
|
Масса кабеля |
80 – 1350 кг/км |
|
Допустимая статическая растягивающая нагрузка |
2,5 – 80,0 кН |
|
Допустимая раздавливающая нагрузка |
0,4 – 1,0 кН/см |
|
Минимальный радиус изгиба |
20 диаметров кабеля |
|
Рабочий диапазан температур |
-40°С…+70°С |
|
Температура монтажа |
-30°С…+70°С |
| Основные | |
|---|---|
| Назначение | Для систем связи |
| Кол-во оптических волокон | до 144 |
| Наружный диаметр кабеля | 7.4 — 25 мм |
| Масса кабеля | 80 – 1350 кг/км |
| Допустимая статическая растягивающая нагрузка | 0,4 – 1,0 кН/см |
| Допустимая раздавливающая нагрузка | 0,4 - 1,0 кН |
| Минимальный радиус изгиба | 20 диаметров кабеля |
| Рабочий диапазон температур | -40°С...+70°С |
| Температура монтажа | -30°С…+70°С |
| Основные атрибуты | |
| Состояние | Новое |
- Цена: Цену уточняйте
