Кабель оптический подвесной с диэлектрическим силовым элементом ОК/Д-М
- В наличии
- Код: ОК/Д-М
Цену уточняйте
- +7 (707) 313-17-08
Оптический кабель для подвески
Кабель подвесной с диэлектрическим силовым элементом ОК/Д-М На основе модульной конструкции
Назначение
Оптический кабель типа ОК/Д-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2686), предназначен для применения на единой сети электросвязи, для подвески на опорах линий связи, между зданиями и сооружениями. Также допускается подвеска на опорах контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ.

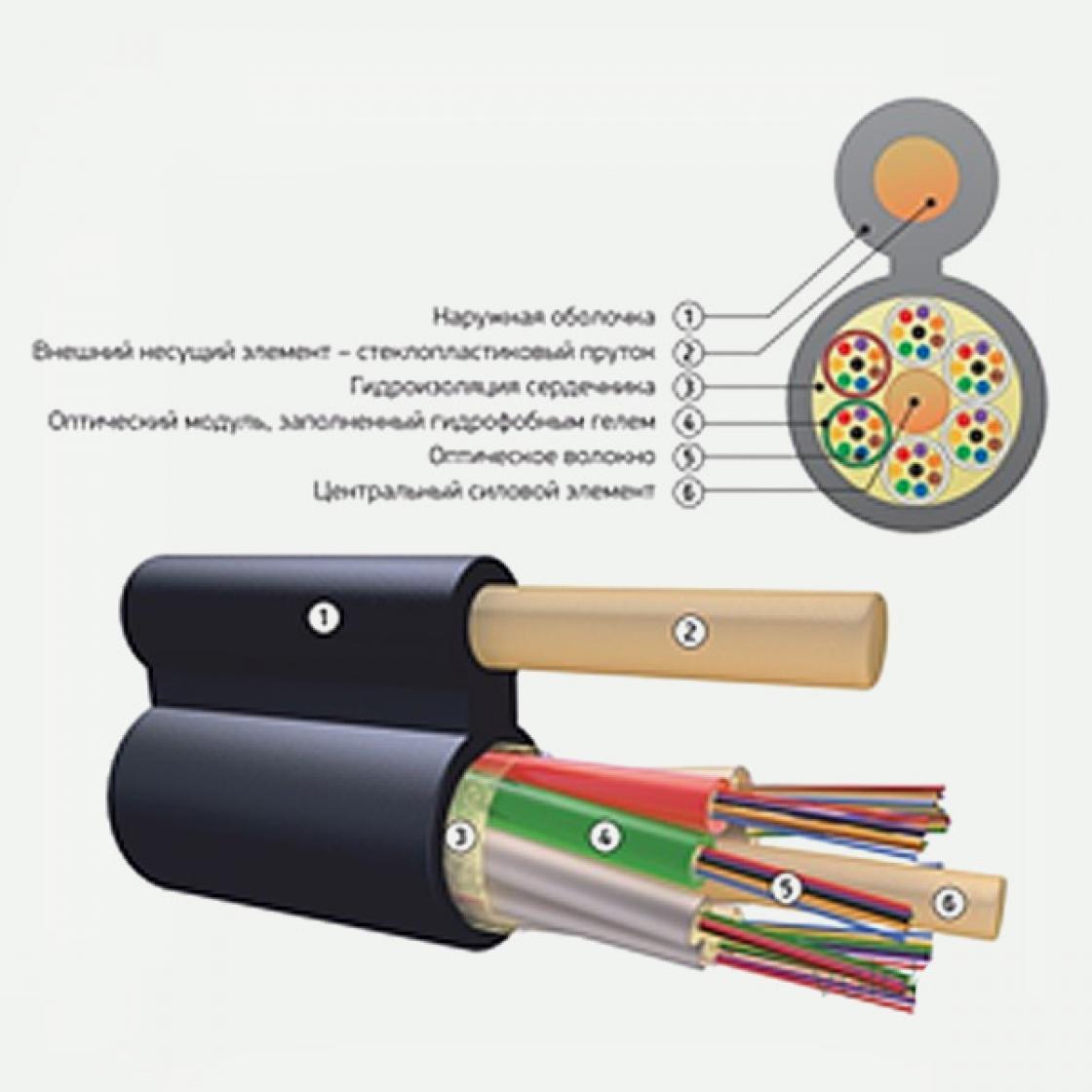

Конструкция
- Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
- Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
- Наружная оболочка выполняется из композиции полиэтилена.
- В качестве внешнего силового элемента – диэлектрический пруток (нити, стренги).
Характеристики:
Кол-во оптических волокон |
до 144 |
|
Наружный диаметр кабеля |
4 — 15 мм |
|
Масса кабеля |
55,0 – 350,0 кг/км |
|
Допустимая статическая растягивающая нагрузка |
1,2 – 15,0 кН |
|
Допустимая раздавливающая нагрузка |
0,3 – 0,5 кН |
|
Минимальный радиус изгиба |
20 диаметров кабеля |
|
Рабочий диапазан температур |
-60°С…+70°С |
|
Температура монтажа |
-30°С…+70°С |
| Основные | |
|---|---|
| Назначение | Для систем связи |
| Кол-во оптических волокон | до 144 |
| Наружный диаметр кабеля | 4 — 15 мм |
| Масса кабеля | 55,0 – 350,0 кг/км |
| Допустимая статическая растягивающая нагрузка | 1,2 – 15,0 кН |
| Допустимая раздавливающая нагрузка | 0,3 – 0,5 кН |
| Минимальный радиус изгиба | 20 диаметров кабеля |
| Рабочий диапазон температур | -60°С…+70°С |
| Температура монтажа | -30°С…+70°С |
| Основные атрибуты | |
| Состояние | Новое |
- Цена: Цену уточняйте
